沖壓件廠沖裁模凹模刃口的幾種形式

來源： 滄州浚鼎機械制造有限公司 日期：2022-05-02 10:29:21 點擊：2109 屬于：公司新聞

沖壓件加工廠的沖壓模具由上下模組成即凸模和凹模。今天沖壓件小編為你介紹下沖裁模凹刃口的幾種常見形式，

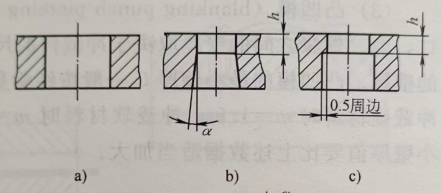

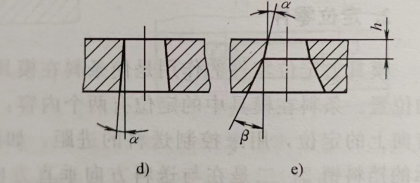

下圖所示為凹模刃口的常見的幾種形式。

下面就以上幾種凹模刃口的形式使用情況分別說明下。
1.a、b、c型為直壁式凹模刃口，修磨后尺寸無變化，a、b型強度高；d、e型為斜壁式凹模刃口，修磨后尺寸略有增大。
2.a型主要用于復合模和有頂出裝置的落料模；
3.b、c、d型常用于沖圓孔模；
a、c、d、e型以前主要用于鉗工壓修加工的凹模刃口，由于鉗工壓修后銼削方便，c型銼削后機加工方便，所以廣泛用于沖孔模、落料模和級進模。隨著制模技術的發展和線切割加工的出現，c型被廣泛應用于沖孔模、落料模和級進模。除了圓形件落料模或沖孔板模還采用b、d型外，b、d、e型應用較少。由于線切割可切割斜度，因此c、d型是目前用于沖孔板、落料模具和級進模多的形式。
